El receptor OSM consiste en un servicio software que se ejecuta de manera automática en el trasfondo computador. Dispone de entradas (denominadas conectores) y salidas (denominadas analizadores). Es posible agrupar salidas en “Grupos” permitiendo el reenvío selectivo del tráfico de señales y la configuración particularizada para cada grupo de un determinado esquema de conexión (supervisión del estado de conexión de los equipos y selección de los códigos de reporte para eventos de hardware). La consola OSM permite visualizar el estado general del sistema y configurarlo.
Configuración receptor virtual OSM

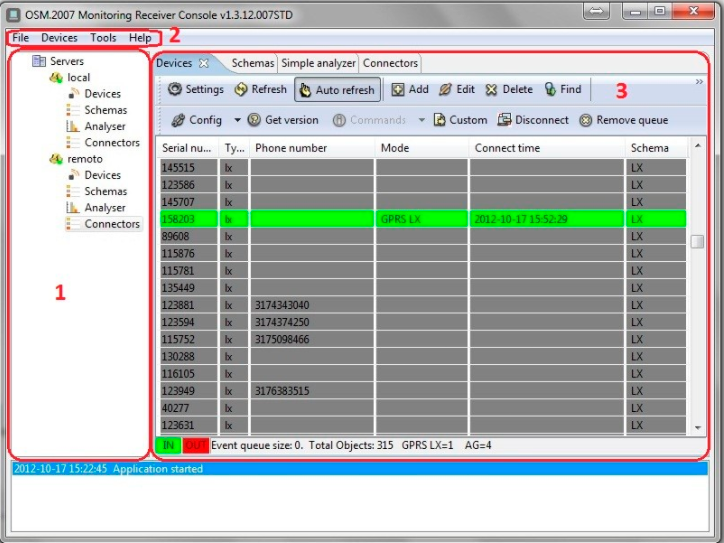

- Conozca la interfaz gráfica de la consola del receptor OSM
- Acceso a la configuración de servicios y a las opciones disponibles para cada servicio
- Acceso al menú general y a las herramientas del sistema
- Acceso a la visualización y configuración de dispositivos, esquemas, analizadores y conectores por cada servicio.
- Acceso a la configuración de entradas y salidas por cada servicio OSM

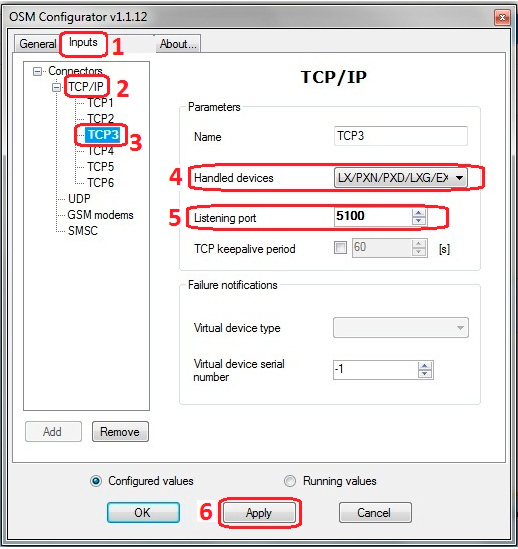

Configuración de entradas para el servicio OSM.
- Seleccione la pestaña Inputs.
- Seleccione el tipo de entrada (conector) TCP/IP. Par los dispositivos usados está será el tipo de entrada a ser usado por defecto.
- Seleccione una de las entradas que actualmente no esté en uso. Por ejemplo: “TCP3”.
- Seleccione el tipo de dispositivo a ser gestionado por esta entrada. Por ejemplo: “LX”.
- Seleccione el número de puerto a ser usado por el servicio.
- Aplique los cambios para que el servicio se reinicie y tome nueva configuración.

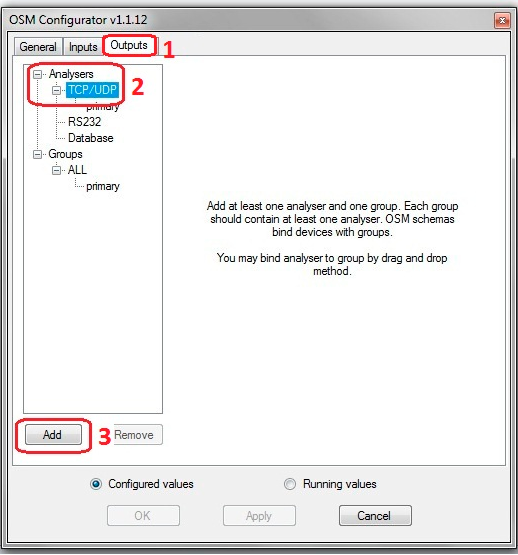

- Configuración de salidas para el servicio OSM. Añadir una nueva salida.
Para añadir una nueva salida IP o serial RS232 abra la ventana de configuración del OSM de acuerdo a lo indicado arriba.
Siga los siguientes pasos:
- Seleccione la pestaña Outputs
- En la sección de analizadores seleccione la opción, esta puede ser: “TCP/UDP” ó “RS232”
- Añada la nueva salida desde el botón: “ADD” en la parte inferior.

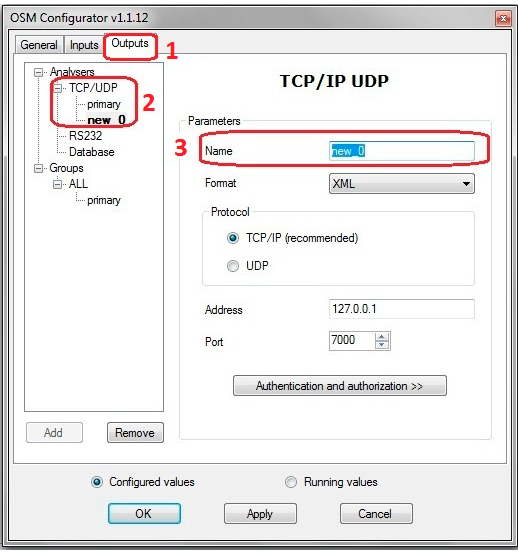

- Configuración de salida para el servicio OSM. Nombrar una nueva salida.
Para nombrar una nueva salida recién creada abra la configuración del OSM según lo indicado arriba. Los pasos siguientes describen el procedimiento para el caso de una salida IP, aplica el mismo procedimiento para dar nombre a una salida RS232 recién creada:
- Verifique que tiene seleccionada la pestaña Outputs.
- Verifique que tiene seleccionada la entrada IP recién creada.
- Edite a conveniencia el nombre de la nueva entrada a IP.

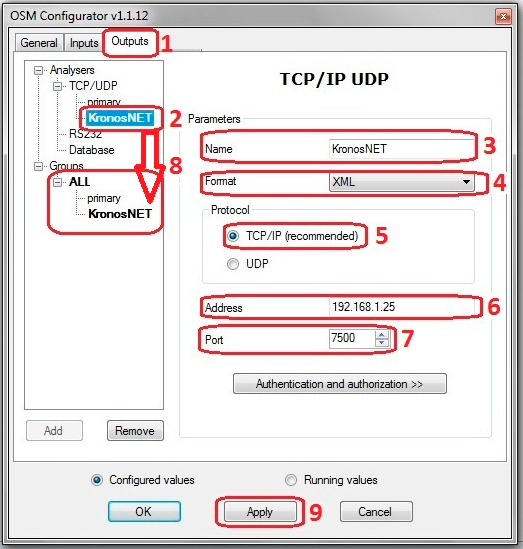

- Configuración de salida IP para el servicio OSM. Configuración completa.
Para configurar todos los parámetros necesarios en una salida IP abra la configuración del OSM según lo indicado arriba. Siga los siguientes pasos:
- Seleccione la pestaña Outputs
- Seleccione el nombre de la salida IP que desea configurar
- Edite a conveniencia el nombre de la salida IP
- Escoja el formato de salida, este puede ser:XML(Para software de monitoreo compatibilizado con el receptor OSM), ContactID, SIA.
- Seleccione el tipo de protocolo IP a ser usado. Se recomienda el uso de TCP/IP
- Edite la dirección IP de la maquina en la que se ejecuta el software de monitoreo
- Edite el puerto de escucha usado por el software de monitoreo en la máquina donde este se ejecuta
- Arrastre y sueltela nueva salida IP que ha editado desde “Analizadores” hasta el grupo de salida correspondiente.
- Seleccione el botón: “Apply” para aplicar los cambios y reiniciar el OSM.

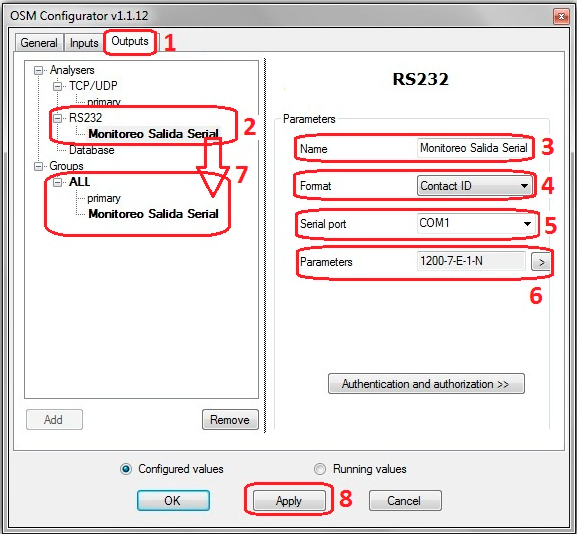

- Configuración de salida Serial para el servicio OSM. Configuración completa.
Para configurar todos los parámetros necesarios en una salida RS232 abra la configuración del OSM según lo indicado arriba. Siga los siguientes pasos:
- Seleccione la pestaña Ouputs
- Seleccione el nombre de la salida RS232 que desea configurar
- Edite a conveniencia el nombre de la salida serial
- Escoja el formato de salida, este puede ser: ContactID,XML(Para software de monitoreo compatibilizado con el receptor OSM), SIA.
- Escoja el puerto serial que el servicio OSM usará como salida serial. Puertos virtuales son admitidos
- Seleccione los parámetros de comunicación serial de acuerdo a la configuración del software de monitoreo:
Velocidad de datos
Bits de datos
Tipo de paridad
Bits de parada
Control de flujo - Arrastre y sueltela nueva salida serial que ha editado desde “Analizadores” hasta el grupo de salida correspondiente.
- Seleccione el botón: “Apply” para aplicar los cambios y reiniciar el OSM.
